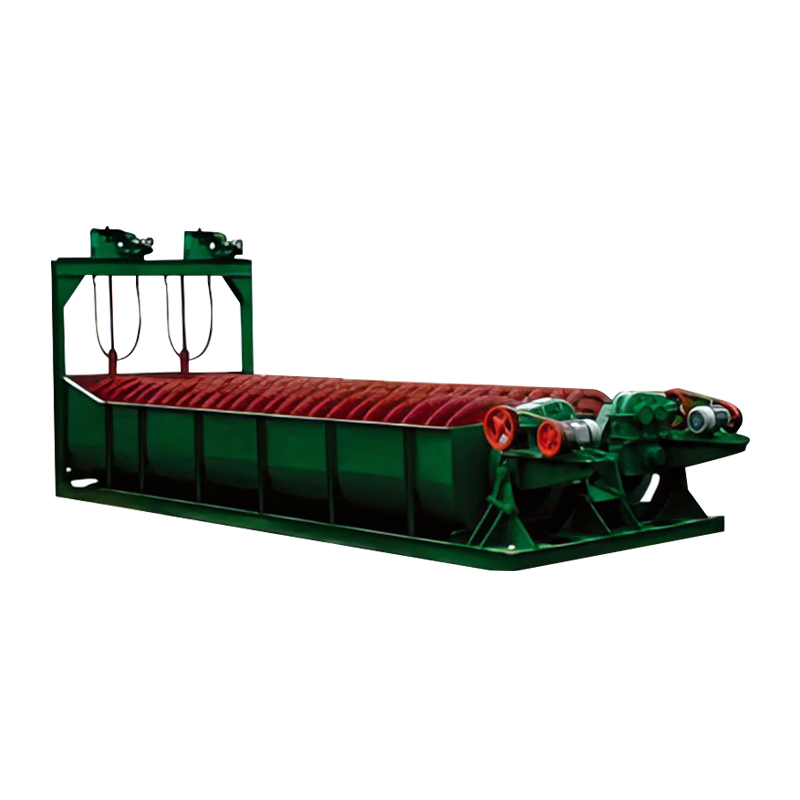

螺旋分级机的主要组成部分是半圆形水槽,由轴和叶片组成的螺旋装置,支承螺旋轴的上、下轴承部、螺旋轴的传动装置和升降机构。其规格用螺旋直径表示。
螺旋分级机按螺旋轴的数目可分为单螺旋和双螺旋分级机,按溢流堰高度可分为高堰式、低堰式和沉没式三种。
高堰式螺旋分级机的溢流堰位置高于螺旋轴下端的轴承中心,但低于溢流端螺旋的上缘。它具有沉降区域,适用于粗粒分级,可以获得大于100网目的溢流粒度。
低堰式螺旋分级机的溢流堰低于溢流端轴承的中心,因此沉降区面积小,溢流生产能力低。它通常不用分级作业,而用来冲洗矿砂进行脱泥。
沉没式螺旋分级机溢流端的整个螺旋都浸没在沉降区的液面下,其沉降区具有较大的面积和深度,适用于细粒分级,可以获得小于100网目的溢流粒度。
工作原理
细磨后的矿浆从位于沉降区中部的进料口给入水槽,倾斜安装的水槽下端是矿浆分级沉降区,螺旋低速转动,对矿浆起搅拌作用,使轻细颗粒悬浮到上面,流到溢流边堰处溢出,进入下一道工序处理,粗重颗粒则沉降到槽底,由螺旋输送到排料口作为返砂排出。通常螺旋分级机与磨机组成闭路,将粗砂返回磨机再磨。
螺旋分级机优点是结构简单、工作稳定可靠、操作方便、易与直径小于3.2米的磨机组成闭路作业。
